河北方形横流式低噪声冷却塔技术说明及外接管应注意什么

作者:hengke 来源:河北安来环保科技有限公司时间:2019-11-03 17:41:41 访问量:
描述:方形横流式低噪声冷却塔低噪声冷却塔应包括塔体、支撑框架、减震装置、钢制围护、风机传动系统、外置式导风筒、风机震动切断开关,进风窗、进风口溅水挡板、收水器、填料、热水布水系统、冷水集水盘和过滤器、检修门、自动补水装置、溢流和排污口、浸入式水盘电加热器及配套底盘水温及水位控制器。

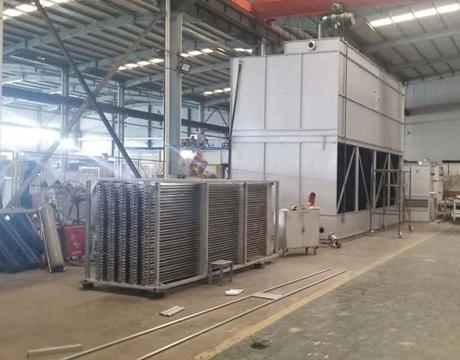

方形横流式低噪声冷却塔

河北方形横流式低噪声冷却塔技术说明及外接管应注意什么cR1河北安来环保科技有限公司

一、河北方形横流式低噪声冷却塔技术说明cR1河北安来环保科技有限公司

1. 河北方型式横流低噪声冷却塔,设备主要技术参数及数量详见施工图设备表。cR1河北安来环保科技有限公司

2.冷却塔范围:cR1河北安来环保科技有限公司

方形横流式低噪声冷却塔低噪声冷却塔应包括塔体、支撑框架、减震装置、钢制围护、风机传动系统、外置式导风筒、风机震动切断开关,进风窗、进风口溅水挡板、收水器、填料、热水布水系统、冷水集水盘和过滤器、检修门、自动补水装置、溢流和排污口、浸入式水盘电加热器及配套底盘水温及水位控制器。提供进、入水口的接口国标法兰、预留塔与塔之间平衡连通管接口及润滑脂的加注口。cR1河北安来环保科技有限公司

3.投标商提供的产品必须取得CTI认证,并且在CTI网站上有认证公告,同时参与投标的型号必须在CTI认证资料上予以标明。cR1河北安来环保科技有限公司

4.冷却塔主要部件技术性能要求:cR1河北安来环保科技有限公司

(1)原则:cR1河北安来环保科技有限公司

配套冷却塔应满足空调系统长期运转需要,严格满足全天候连续运转需要,并能在设计室外湿球温度条件下满足制冷机冷却换热之需要,以保证制冷系统在设计条件下的任何情形下能够正常高效及可靠运转。冷却塔整塔使用寿命至少保证20年,长期浸泡在水中的关键材料包括散水填料、集水底盘和热水盘及布水系统应保证长期运转所必须的耐蚀性、耐用性。应提供相关证明材料证明在华东地区超过同类型冷却塔的实际应用案例。cR1河北安来环保科技有限公司

(2)电机:cR1河北安来环保科技有限公司

风机电机应为全封闭、过流式(TEAO)、配双层防水汽密封的三相鼠笼式冷却塔专用电机,电机防护等级不低于IP55、绝缘等级F级、温升等级B级。cR1河北安来环保科技有限公司

(3)风机:cR1河北安来环保科技有限公司

风机应为高性能铝合金叶轮轴流风机,风机配有出口导风筒且必须为外置式导风筒,保证通风效率,顶部安装有防护罩,防止异物进入塔内,应为低噪音风机。cR1河北安来环保科技有限公司

(4)轴承:cR1河北安来环保科技有限公司

风机和钢质轴由带有重型自动矫正的球式轴承支撑,带有防潮密封和整体式环壳。所有轴承设计的10年寿命为40,000小时(平均寿命为280,000小时)。cR1河北安来环保科技有限公司

(5)风机传动装置:cR1河北安来环保科技有限公司

采用皮带传动,传动皮带不允许采用多条分体形式,应为单片多槽联体皮带,保证连续使用寿命不低于4万小时,确保冷却塔连续可靠的运转。皮带材料为内置加强材料的高强度氯丁橡胶聚酯材料,具备防老化、耐水蚀能力。cR1河北安来环保科技有限公司

横流冷却塔现场注意cR1河北安来环保科技有限公司

二、方形横流式冷却塔外接管应注意什么?cR1河北安来环保科技有限公司

方形横流式冷却塔外接管注意事项:cR1河北安来环保科技有限公司

1、冷却塔两侧管道应尽量保持长度相同,以确保阻力平衡;cR1河北安来环保科技有限公司

2、冷却塔的每条出入水管应加装阀门,以调节水量;cR1河北安来环保科技有限公司

3、管道设计应尽量简单直接;cR1河北安来环保科技有限公司

4、禁止在塔上进行焊接操作,焊接时应在远离塔体处进行施工,完毕后再与冷却塔预留出入水法兰对接。cR1河北安来环保科技有限公司
