不锈钢换热管规格尺寸

作者:hengke来源:河北安来环保科技有限公司时间:2019-10-22 09:36:24访问量:

不锈钢换热管规格尺寸大小主要根据介质流量、流速等,对于气体来说,要求更严格,因为气体进入进入壳侧很容易引起振动,需要调整接管尺寸来控制流速。接管的长度主要看与换热器连接设备的安装尺寸和空间来确定。我们在市场上,要重点了解到浮头式换热器与冷凝器、固定管板式换热器、U型管式换热器等的常用规格。

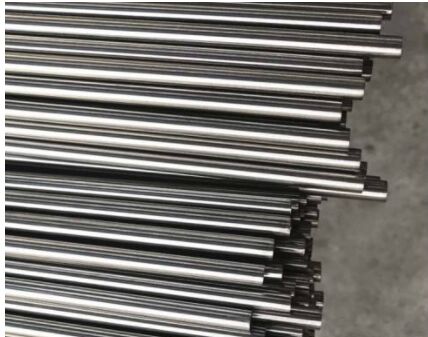

不锈钢换热管规格尺寸

不锈钢换热管规格尺寸Lvx河北安来环保科技有限公司

换热器接管尺寸大小主要根据介质流量、流速等,对于气体来说,要求更严格,因为气体进入进入壳侧很容易引起振动,需要调整接管尺寸来控制流速。接管的长度主要看与换热器连接设备的安装尺寸和空间来确定。我们在市场上,要重点了解到浮头式换热器与冷凝器、固定管板式换热器、U型管式换热器等的常用规格。Lvx河北安来环保科技有限公司

不锈钢换热管规格尺寸:Lvx河北安来环保科技有限公司

  材料名称:外径 x 壁厚Lvx河北安来环保科技有限公司

  无缝管:10.0~88.9 x 1.0~6.0mm Lvx河北安来环保科技有限公司

  焊接管:12.7~76.2 x 0.5~3.05mmLvx河北安来环保科技有限公司

  关于换热器管主要生产标准有如下几种:Lvx河北安来环保科技有限公司

  ASME SA213/SA213M《锅炉、过热器和换热器用无缝铁素体和奥氏体合金钢管子》;Lvx河北安来环保科技有限公司

  ASME SA688/SA688M 《给水加热器用焊接奥氏体不锈钢管》Lvx河北安来环保科技有限公司

  ASME SA789/SA789M 《一般用途用无缝和焊接铁素体/奥氏体不锈钢管子》Lvx河北安来环保科技有限公司

  ASME SA249/SA249M《锅炉、过热器、换热器和冷凝器用焊接奥氏体钢管子》Lvx河北安来环保科技有限公司

  GB13296-91 《锅炉、热交换器用不锈钢无缝管》 Lvx河北安来环保科技有限公司

  在实际的应用中,换热器经常需要非标设计,这时的换热器换热管的长度并不符合标准。Lvx河北安来环保科技有限公司

  不锈钢换热器管的市场需要越来越大,我们在市场上看到的成产品表面都比较平整、光滑,那么把不锈钢管加工成合格的不锈钢换热器管成品,需要有哪些具体的要求呢?Lvx河北安来环保科技有限公司

  这里从材料到加工过程中的细节做如下说明:Lvx河北安来环保科技有限公司

  1、选用沟槽式涂塑管件为原件;Lvx河北安来环保科技有限公司

  2、连接管段的长度应是管段两端口间净长度减去6-8mm断料,每个接口之间应有3-4mm间隙,并打钢印编号;Lvx河北安来环保科技有限公司

  3、用机械切割管材,截面应垂直管轴心,允许偏差范围标准为:Lvx河北安来环保科技有限公司

     A、管径不大于100mm时,偏差不大于1mm;Lvx河北安来环保科技有限公司

     B、管径大于125mm时,偏差不大于1.5mm。Lvx河北安来环保科技有限公司

  4、耐磨钢塑复合管的管外壁端面应用机械加工1/2壁厚的圆角。Lvx河北安来环保科技有限公司

  5、用专用滚槽机压槽:Lvx河北安来环保科技有限公司

     A、压槽时,管段应保持水平,钢管与滚槽机正面呈90°。Lvx河北安来环保科技有限公司

     B、压槽时,应缓慢进行,槽深应符合要求。Lvx河北安来环保科技有限公司

     C、用标准量规测量槽全周深度。Lvx河北安来环保科技有限公司

  6、与橡胶密封圈接触的不锈钢换热器管外端,应平整、光滑,不能划伤橡胶圈或影响密封的毛刺,否则装影响换热器的安装与使用。Lvx河北安来环保科技有限公司

以上6个方面就是我们在加工不锈钢换热器管过程中的相关规范与细节。Lvx河北安来环保科技有限公司
