蒸发式空冷器-节能型

作者:hengke来源:河北安来环保科技有限公司时间:2019-10-18 07:48:19访问量:

节能型蒸发式空冷器(BES系列)塔体采用横流形式,单模块采用多管组,换热管组与填料的优化布局设计,在保证换热效率的前提下,最大程度上简化安装、拆卸、维护工作,换热管组材质可选用磷脱氧紫铜管、不锈钢管(圆管或波节管)、碳钢管等。

蒸发式空冷器-节能型

蒸发式空冷器-节能型(BES系列)

节能型蒸发式空冷器产品说明:

1、“标准排热量”的标准设计工况条件:进口水温37℃,出口水温32℃,湿球温度27℃。

2、塔体采用横流形式,单模块采用多管组,换热管组与填料的优化布局设计,在保证换热效率的前提下,最大程度上简化安装、拆卸、维护工作,设备占地面积略大于逆流塔,所有连接管路在塔体内部,外观简节美观;塔体设有检修门、塔内维护通道、风机检修平台和护栏,方便工作人员在不停机情况下安全快速地进行巡检、维护工作,详见“塔体结构示意图”。

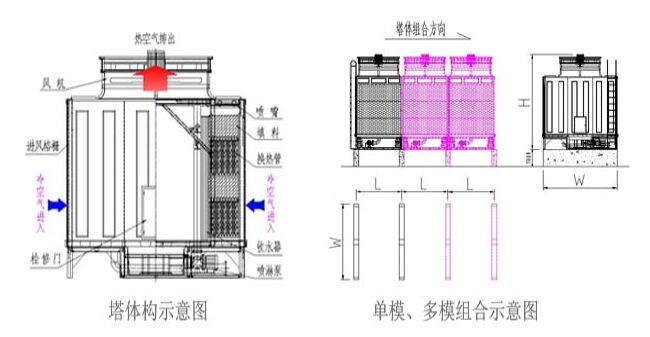

节能型蒸发式冷凝器结构图

3、换热管组材质可选用磷脱氧紫铜管、不锈钢管(圆管或波节管)、碳钢管等。

节能型蒸发式空冷器技术参数;

节能蒸发式冷凝器技术参数

4、交叉式喷淋排列,最大程度上确保喷淋水能完全覆盖在换热管组表面;换热效率高、适用范围广、寿命长,在北方冬季使用时需配套一定的防冻措施。

5、所有塔型均为标准模块,多模块组合使用时应适当加一台备用模块,塔组长度方向应确保两侧进风通畅;外形尺寸中L方向可多模块组合,总外形尺寸、基础尺寸请参考“塔体示意图”与参数表。

6、优化塔内结构设计,管组与填料均安装于塔体两侧,总进风面积大、塔内风阻低、风机能耗低、喷淋面积小,综合节能效果较逆流塔将提高30%左右。
