作者:hengke来源:河北安来环保设备有限公司时间:2019-10-23 07:37:39访问量:

换热管常用的尺寸(外径x壁厚)主要为Φ19mmx2mm、Φ25mmx2.5mm和Φ38mmx2.5mm的无缝钢管以及Φ25mmx2mm和Φ38mmx2.5mm的不锈钢管。标准管长有1.5、2.0、3.0、4.5、6.0、9.0m等。采用小管径,可使单位体积的传热面积增大、结构紧凑、金属耗量减少、传热系数提高。

换热管组厂家

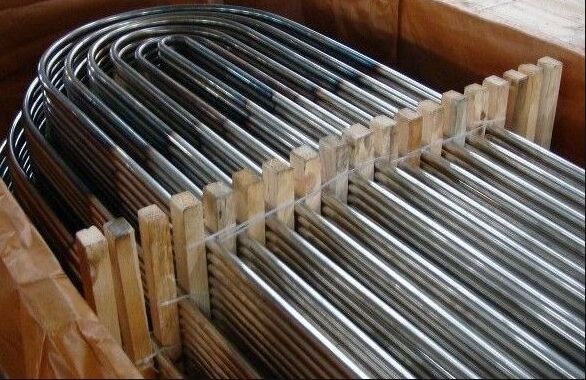

换热管是换热器的元件之一,置于筒体之内,用于两介质之间热量的交换。具有很高的导热性和良好的等温性。它是一种能快速将热能从一点传至另一点的装置,而且几乎没有热损耗,因此它被称作传热超导体,其导热系数为铜的数千倍。

形式;

除光管外,换热器还可采用各种各样的强化传热管,如翅片管、螺纹管、螺旋槽管等。当管内直径两侧给热系数相差较大时,翅片管的翅片应布置在给热系数低的一侧。

尺寸;

换热管常用的尺寸(外径x壁厚)主要为Φ19mmx2mm、Φ25mmx2.5mm和Φ38mmx2.5mm的无缝钢管以及Φ25mmx2mm和Φ38mmx2.5mm的不锈钢管。标准管长有1.5、2.0、3.0、4.5、6.0、9.0m等。采用小管径,可使单位体积的传热面积增大、结构紧凑、金属耗量减少、传热系数提高。据估算,将同直径换热器的换热管由Φ25mm改为Φ19mm,其传热面积可增加40%左右,节约金属20%以上。但小管径流体阻力大,不便清洗,易结垢堵塞。一般大直径管子用于粘性大或污浊的流体,小直径管子用于较清洁的流体。

材料;

常用材料有碳素钢、低合金钢、不锈钢、铜、铜镍合金、铝合金、钛等。此外还有一些非金属材料,如石墨、陶瓷、聚四氟乙烯等。设计时应该根据工作压力、温度和介质腐蚀性等选用合适的材料。

换热管排列方式

换热管在管板上的排列形式主要有正三角形、正方形和转角正三角形、转角正方形。正三角形排列形式可以在同样的管板面积上排列最多的管数,故用得最为普遍,但管外不易清洗。为便于管外清洗,可以采用正方形或转角正方形排列的管束。

换热管中心距要保证管子与管板连接时,管桥(相邻两管间的净空距离)有足够的强度和宽度。管间需要清洗时还要留有进行清洗的通道。换热管中心距宜不小于1.25倍的换热管外径,最常用的换热管中心距间下表。 常用的换热管中心距 mm
