工业型方形逆流式冷却塔

作者:hengke来源:河北安来环保设备有限公司时间:2019-10-22 07:34:03访问量:

工业型方形逆流式冷却塔电机采用优质低噪声、高效率、全封闭式冷却塔专用电机,Y系列户防爆型电机,现场操作柱防爆型。防护等级IP55,绝缘等级F级、防爆等级EXdIIBT4、电压380V,75KW。具有节能、高效、耐高温、震动小、使用寿命长等优点。

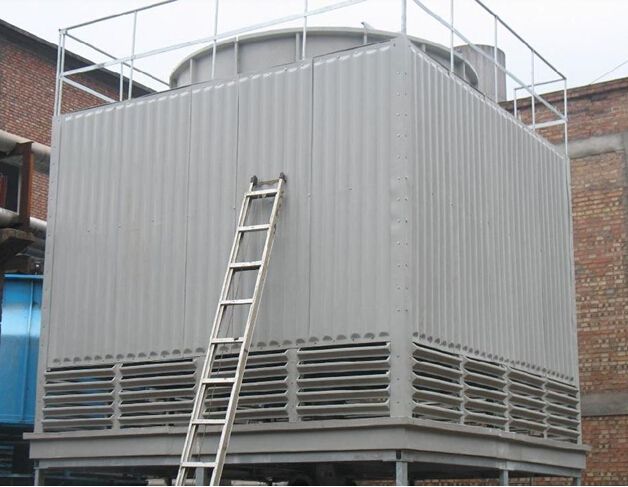

工业型方形逆流式冷却塔

工业型方形玻璃钢逆流式冷却塔

电机
电机采用优质低噪声、高效率、全封闭式冷却塔专用电机,Y系列户防爆型电机,现场操作柱防爆型。防护等级IP55,绝缘等级F级、防爆等级EXdIIBT4、电压380V,75KW。具有节能、高效、耐高温、震动小、使用寿命长等优点。电机安装形式为卧式,在电机的上部装有防雨罩。
风机
风机采用中空机翼型玻璃钢叶片,风机出厂前进行平衡实验,φ6,风量12*105 m³/h,风机传动轴设有保护装置。该风机具有塔机匹配合理、风量大、效率高、噪声小,运转平稳、风速均匀、寿命长、耐腐蚀等优点。
减速机
减速器采用冷却塔专用减速器,减速机油位在风筒外,以便于油位监视。其运转平稳、效率高、噪音小、温升低、寿命长、润滑可靠、检修方便。
a.轮毂结构
轮毂结构采用双夹板型式。该结构刚性好、机械强高、定位容易、便于拆装,保证
  运行安全。
b.高强度轻质材料的固定座
固定座经科学的受力分析和计算,选用,经高新技术一次成形加工工艺成形,达到重量轻、耐腐蚀、经专门模具加工保证尺寸要求。
c.防腐处理
上下夹板表面经热镀锌处理。高强度螺栓采用日本技术进行防腐处理。固定座为高强度铝合金材料并在其表面再加一层防腐处理。
d.优点
1.轮毂整体刚性好
2.重量轻
3.互换性好
4.转动惯量小
5.防腐能力强
6.安装、维护方便,运行平稳可靠。
传动轴---碳钢传动轴
LF型风机采用碳钢传动轴
在减速器和电机之间不需要任何支撑,不需要过渡轴承座,安装和维护都方便。我厂与高等院校合作,对传动轴进行了模拟试验,确定了精确的设计计算公式,确保联轴器在安全范围内可靠运行。
a.消除均化传动轴的残余应力。在加工过程的后期,合理均化传动轴的残余应力,保证传动轴在工作状态下其几何形状的稳定,从而使传动轴能长期可靠安全地运转。
b.特殊半联轴器结构。
c.该件在出厂前,经过严格的动平衡调整,保证其运转可靠安全。
齿轮箱
齿轮箱由二级齿轮减速传动,采用螺旋伞齿轮副和斜齿轮副相结合的传动体系,具有结构紧凑,传动功率大,运转平稳可靠,低噪声等特性。优化设计的传动结构,特别是传动比和传动载荷的合理分布,使每只齿轮的运行达到最佳状态。齿轮的材料为优质合金钢,经过计算机控制动态碳势变化的渗碳炉进行热处理,使齿轮具有很好的机械性能,在齿轮表面和心部均得到理想的碳浓度及深度,齿面硬度分布均匀,硬度梯度平缓,有效硬化层达到设计要求,从而使齿轮的承载能力大大提高,保证了较高的抗磨性和抗冲击能力。
HSRL系列减速机系垂直、平行轴减速机,即一级螺伞齿轮传动加一级平行轴齿轮传动。原理如图一所示。
HSRL系列减速机设计制造符合CTI标准中指定使用的AGMA标准,同时即为ISO国际标准。制造精度符合GB10095标准要求,并按GB3480标准进行校合,(减速机使用系数按照KA=2选取)安全性较前系列提高50%。
HSRL系列是我厂最新一代产品,既凝聚着我厂十多年的风机制造经验,也借鉴了国内外的先进经验,并采用了全新的设计理念和设计方法:
(1)低振动设计
*通过增大轴承间跨度降低输出轴部分的振动
*对称性的安排叶轮支撑表面,提高减速机的稳定性
*对称性的安排下支撑表面以平衡载荷、降低振动
*使用具有更高承载能力的轴承以提高稳定的承载能力
*通过有限元分析,最大限度的降低减速机的不平衡性
(2)高质量的齿轮箱体
*采用国际上通用,国内同行业率先采用的树脂砂工艺,表面平滑光洁美观。
*内腔油道同样光洁,避免了石英砂铸件不可避免的泥砂带入箱体内。
*齿轮箱的刚度大大提高,保证最佳啮合。
(3)更高的冷却效率
*增大箱体的散热面积已获得更好的散热性能
*新的冷却风扇设计使空气流量增加3倍(根据需要配置)
*提高冷却风扇的位置获得更好的气流效果
*可根据需要内设冷却系统
(4)简单的润滑系统,环保的密封设计
*标准的飞溅润滑(可以添加油泵),动密封不可能泄漏
(5)低噪声设计
*通过模态分析避免共振
*提高材料刚度保证齿轮的最佳啮合状态
(6)增大润滑油的更换周期
*设计更大储油能力
*良好的空冷性能降低润滑油的工作温度
(7)阻止反向旋转
*可以根据用户需要安装逆止器
(8)方便的齿轮箱检查盖
*对齿轮箱内部进行检查时不需要清除润滑油
(9)防水防尘结构
*设计结构有效的阻止水和灰尘的侵入
(10)可靠的使用寿命
轴、轴承及齿轮按lg10基本额定寿命100000小时设计选取
轴和齿轮采用渗碳、淬火、磨齿工艺,齿面硬度HRC58±4
轴采用42CrMn,齿轮、齿轴采用20CrMnTi。(以上材料也可以根据用户要求选取)
(11)使用本减速机的一些注意事项

*减速机工作环境温度为45℃,发热的最高油池温度90℃。根据实际情况,环境温度高于38℃须用冷却设施(风冷或水冷);低于0℃须采用预加热措施。
*减速机可满载起动(开车瞬时转动负载200%)
*减速机暂停工作后,须定期(每星期)开机运转数分钟,以使内部各部分  保持润滑及机体内表面防腐。
