闭式冷却塔工作原理及结构图解

作者:hengke来源:河北安来环保科技有限公司时间:2021-08-06 16:28:46访问量:

闭式冷却塔工作原理是将管式换热器置于塔内,通过流通的空气、喷淋水与循环水的热交换保证降温效果。近几年密闭式冷却塔在冶金、航空、电力、化工、机械、石油、食品、塑料、橡胶等等行业得到了广泛的应用。

闭式冷却塔

 闭式冷却塔工作原理及结构图解                 Qjc河北安来环保科技有限公司

闭式冷却塔工作原理:
密闭式冷却塔,简称闭式冷却塔,(也叫蒸发式空冷器,封闭式冷却塔)将管式换热器置于塔内,通过流通的空气、喷淋水与循环水的热交换保证降温效果。由于是闭式循环,其能够保证水质不受污染,很好的保护了主设备的高效运行,提高了使用寿命。外界气温较低时,可以停掉喷淋水系统,起到节水效果。推着国家节能减排政策的实施和水资源的日益匮乏,近几年密闭式冷却塔在冶金、航空、电力、化工、机械、石油、食品、塑料、橡胶等等行业得到了广泛的应用。
逆流塔工作原理图
逆流塔工作原理图
横流塔工作原理图
横流塔工作原理图

闭式冷却塔工作原理
它是利用水泵或其他压力装置产生的压力,使从冷凝器、吸收器或工艺设备等出来的温度较高的水,即冷却水被输送到冷却塔的冷却盘管中,循环水进入冷却塔,通过在冷却塔中的运动以及与风流体接触而进行热量的交换,进入冷却塔后的回水通过安装在塔内顶部、风道上部的压力旋流式喷嘴装置,形成竖直向下高速运动的喷射小水滴颗粒,完成了增大水滴表面积的任务。
水滴在下降过程中还会遇到上升的空气流,延缓了水粒的下降速度,从而延长了热交换时间。流体的热量先传给铜管内壁,再由内壁传给铜管外壁,再又外壁传给喷淋水膜,水膜和空气形成饱和湿热蒸汽,热量由风机排入大气,一部分水滴被收水器回收,减少喷淋水损失。
当喷淋水减少到一定量时,由浮球阀自动补水,如此这样循环不断。此外由于冷却塔去除了填料装置而成为了一个空体塔,使得塔内的阻力减小,在风机的作用下,增大了风速和风量,提高了气水比,从而达到提高降温效果的目的。

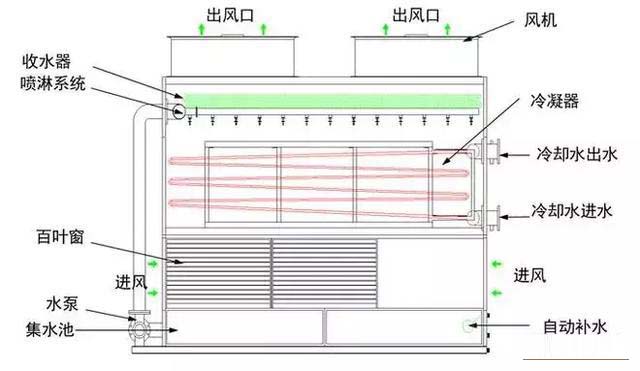

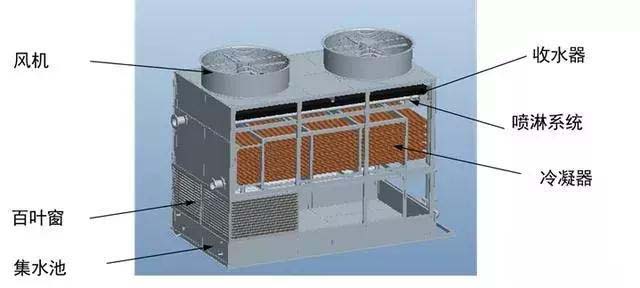

逆流塔结构示意图:
逆流塔结构示意图

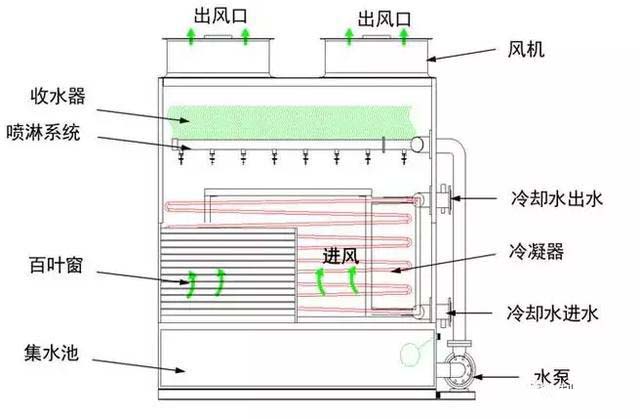

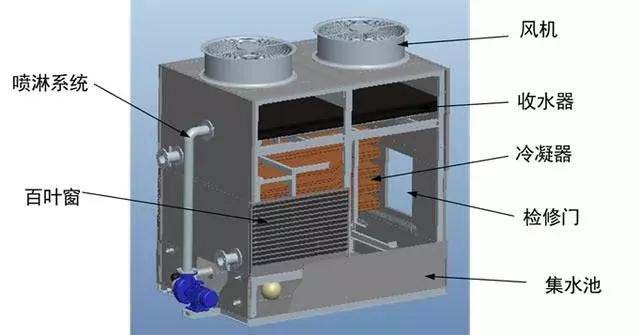

横流塔结构示意图:
横流塔结构示意图

1、集水池:收集经过换热盘管以后的水,也为储存调节水量而用,达到循环节约用水的目的。
2、百叶窗:使用风均匀的进入塔内,使喷淋水不外溅。
3、检修门:方便维修与后期保养。
4、风机:利用风机将空气引入塔内,以产生高流速、稳流量的空气,从而提高了冷却效率并保证了冷却效果。
5、收水器:采用高效密集型收水器,以减少冷却水的循环损失。
6、喷淋系统:使进入塔内的高温冷却水尽可能地扩大与空气的接触表面积,增加水汽之间的热水交换,将高温冷却水的热量传给空气,从而降低冷却水的温度,达到水资源重复利用的目的。
7、冷凝器:冷凝器是冷却塔的核心部件,其合理的结构尺寸和合理的布置方式将直接影响到整个冷却塔的换热效率,也就会影响整个冷却塔对冷却水的冷却能力。冷凝器采用倾斜布置方式有利于冬季排净冷凝器中的水,防止铜管冻裂;如下图所示:

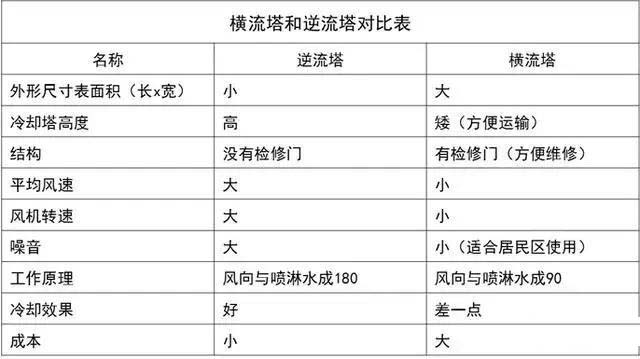

横流塔与逆流塔做对比
横流塔与逆流塔做对比
