蒸发式冷凝器的四个主要部件详解

作者:hengke 来源:河北安来环保科技有限公司时间:2021-10-26 14:41:13访问量:
描述:蒸发式冷凝器的四个主要部件包括 1、冷凝盘管 2、轴流通风机 3,循环泵 4,水淋系统 循环泵是冷凝器中的一个重要部件,水量是蒸发器的主要参数之一,水幕系统包括水箱、水泵及管道、分水器、水龙头、水龙头。

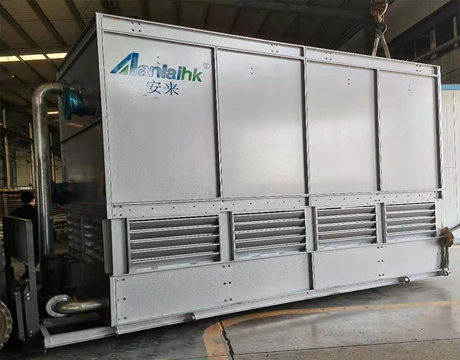

蒸发式冷凝器

蒸发式冷凝器的四个主要部件详解h8Y河北安来环保科技有限公司

       蒸发式冷凝器是制冷系统中的主要换热器之一,其任务是将压缩机排出的高温、过热蒸气冷却成液体。依据汽化冷凝器的换热原理,利用强制空气循环和水分的蒸发相变吸热,使制冷剂的热态凝结。所述薄板制作的箱体内设有蛇形管组,所述管组上方设有淋洗系统。制冷蒸气从蛇形管上方进入管内,冷凝液从下部流出。制冷系统释放的热量使喷淋在管内表面的液膜蒸发。h8Y河北安来环保科技有限公司

蒸发式冷凝器主要用于干燥、缺水的地区,在水质不佳的情况下需要进行处理。h8Y河北安来环保科技有限公司

一、冷凝盘管。h8Y河北安来环保科技有限公司

       本发明公开了一种具有优良的气动性能、大传热面积的椭圆形优质碳钢管沿着气流方向横流排布而成。气旋根据弯折安全通道,更替地收拢和扩大风机盘管中间的气旋,而管教的几何图形标准,即管径、间距、排管数量、排管布置等都与气流阻力密切相关。椭圆型盘管与驱动圆管相比,其外形设计使气流阻力大大减小,换热面积增大,更易使水流形成膜状流,实现高效换热,同时可有效换热,并能有效换热。h8Y河北安来环保科技有限公司

二、轴流通风机。h8Y河北安来环保科技有限公司

       蒸发式冷凝器的风机为轴流式,低转速全封闭自冷低噪声,由风机强制气流下层至上流速度在某一流速范围内流动,增加水膜与冷凝管的接触率,加强冷凝管散发热量,促进水膜蒸发,并使冷凝管吸收热量的水滴在向冷凝管下落时散发热量,蒸发后产生的蒸汽终被带出冷凝器,以实现散热。增加气流流速,增加冷却能力,增加冷却效果。由于风量增加,可以把盘管外部接触的冷却水蒸发成蒸汽带走,这样就可以减少盘管外部的水汽压力,方便蒸发喷淋水。但是风量过大,势必会增加水分的散失,不能节水,同时又加大了轴流风机的电量,不会有节水节电。随着风量的增加或减小到一定值,其冷却力的大小变化将趋于缓慢。所以,轴流通风机风量过大或过小都不适合。h8Y河北安来环保科技有限公司

三,循环泵。h8Y河北安来环保科技有限公司

       循环泵是蒸发式冷凝器中的一个重要部件,水量是蒸发器的主要参数之一。水量是指蒸发的耗水量加循环用水量;蒸发的耗水量是蒸发成气体流失的水量;循环用水量是指能够覆盖盘管表面所需水量的低限度。水盖度指盘管外部表面被水覆盖的百分比,而冷凝器的理想状态是水能够在盘管的外表面变成均匀的一层薄膜,并将其覆盖100%,进而提升 热交换器速度。但这只是一种理想状况,实际情况并不确定。h8Y河北安来环保科技有限公司

四,水淋系统。h8Y河北安来环保科技有限公司

       水幕系统包括水箱、水泵及管道、分水器、水龙头、水龙头。蒸发器冷凝器的一大缺点是水垢清理困难,喷嘴容易堵塞,而采用大型防堵式提篮喷嘴360°设计,确保分水连续均匀,将水喷到盘管表面,使水分能很大限度地覆盖在盘管表面,使水、空气和制冷剂充分热交换,改善蒸发式冷凝器的换热效率。精确设计水量,确保冷凝盘管膜层完整,膜层厚度达到高效换热。h8Y河北安来环保科技有限公司
