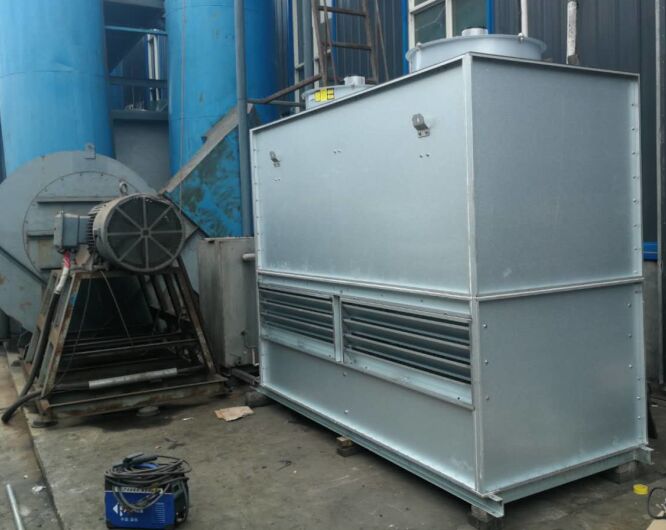

蒸发冷式冷凝器结构特点及工作原理

蒸发冷式冷凝器从结构上来讲蒸发冷是集普通水冷冷凝器、冷却塔、水泵、水系统的管道连接组合成一体，具有节电、节水、安装方便。占地面积小、维修方便等特点。但在换热原理存在本质区别。j1D河北安来环保科技有限公司

水冷式冷凝器是利用水的显热吸收制冷剂热量达到制冷的目的，而蒸发冷是利用水的潜热也就是水在常温下的蒸发吸收热量达到冷却的目的，同样质量的水蒸发所吸收的热量是水温升高 5度时热量的116倍，所以在带走同样热量时蒸发冷比水冷式冷凝器用水量低得多，这也是蒸发冷节水节电的根本原因。、j1D河北安来环保科技有限公司

j1D河北安来环保科技有限公司

蒸发式冷凝器组成：j1D河北安来环保科技有限公司

在制冷系统中，蒸发器、冷凝器、压缩机和节流阀是制冷系统中必不可少的四大件，这当中蒸发器是输送冷量的设备。制冷剂在其中吸收被冷却物体的热量实现制冷。j1D河北安来环保科技有限公司

压缩机，起着吸入、压缩、输送制冷剂蒸汽的作用。冷凝器是放出热量的设备，将蒸发器中吸收的热量连同压缩机功所转化的热量一起传递给冷却介质带走。j1D河北安来环保科技有限公司

节流阀对制冷剂起节流降压作用，同时控制和调节流入蒸发器中制冷剂液体的量，并将系统分为高压侧和低压侧两大部分。j1D河北安来环保科技有限公司

实际制冷系统中，除上述四大件之外，常常有一些辅助设备，如电磁阀、分配器、干燥器、集热器、易熔塞、压力控制器等部件组成，它们是为了提高运行的经济性、可靠性和安全性而设置的。j1D河北安来环保科技有限公司

蒸发式冷凝器运行原理：j1D河北安来环保科技有限公司

喷淋水由水泵将集水槽中的水输送到蒸发式冷凝器顶部的喷淋管，经喷嘴喷淋到冷凝排管的外表面形成很薄的水膜，水膜中部分水吸热后蒸发为水蒸气，其余落入集水槽，供水泵循环使用。j1D河北安来环保科技有限公司

j1D河北安来环保科技有限公司

轴流风机强迫空气从顶部和侧壁下部被吸入流经盘管，填料、饱和热湿空气则被排到周围大气中，热湿空气中夹带的部分水滴通过收水器截留，有效地控制水滴飘散损失，散失致大气中的水蒸气在系统中由浮球阀控制补充冷却水。j1D河北安来环保科技有限公司

蒸发式冷凝器的循环冷却水处理方法。j1D河北安来环保科技有限公司

对于出现的泥垢、盐垢、污垢宜采用物理法、加分散剂、软化或除盐等方法。j1D河北安来环保科技有限公司

对于出现的藻类、微生物宜采用过滤、加杀菌灭藻剂等。j1D河北安来环保科技有限公司

对于金属腐蚀宜采用加缓蚀剂、杀菌剂等。j1D河北安来环保科技有限公司
